Well flow loop

Stikkord

Well Flow Loop er en del av Norwegian Infrastructure for Multiphase Flows, og tilbyr avanserte eksperimentelle muligheter for forskning på flerfase-strømning. Ved å kombinere fleksible driftsforhold med moderne måleteknologi gjør anlegget det mulig å undersøke strømingsfenomener i detalj, med relevans for energi-, prosess- og subsea-applikasjoner.

Beskrivelse

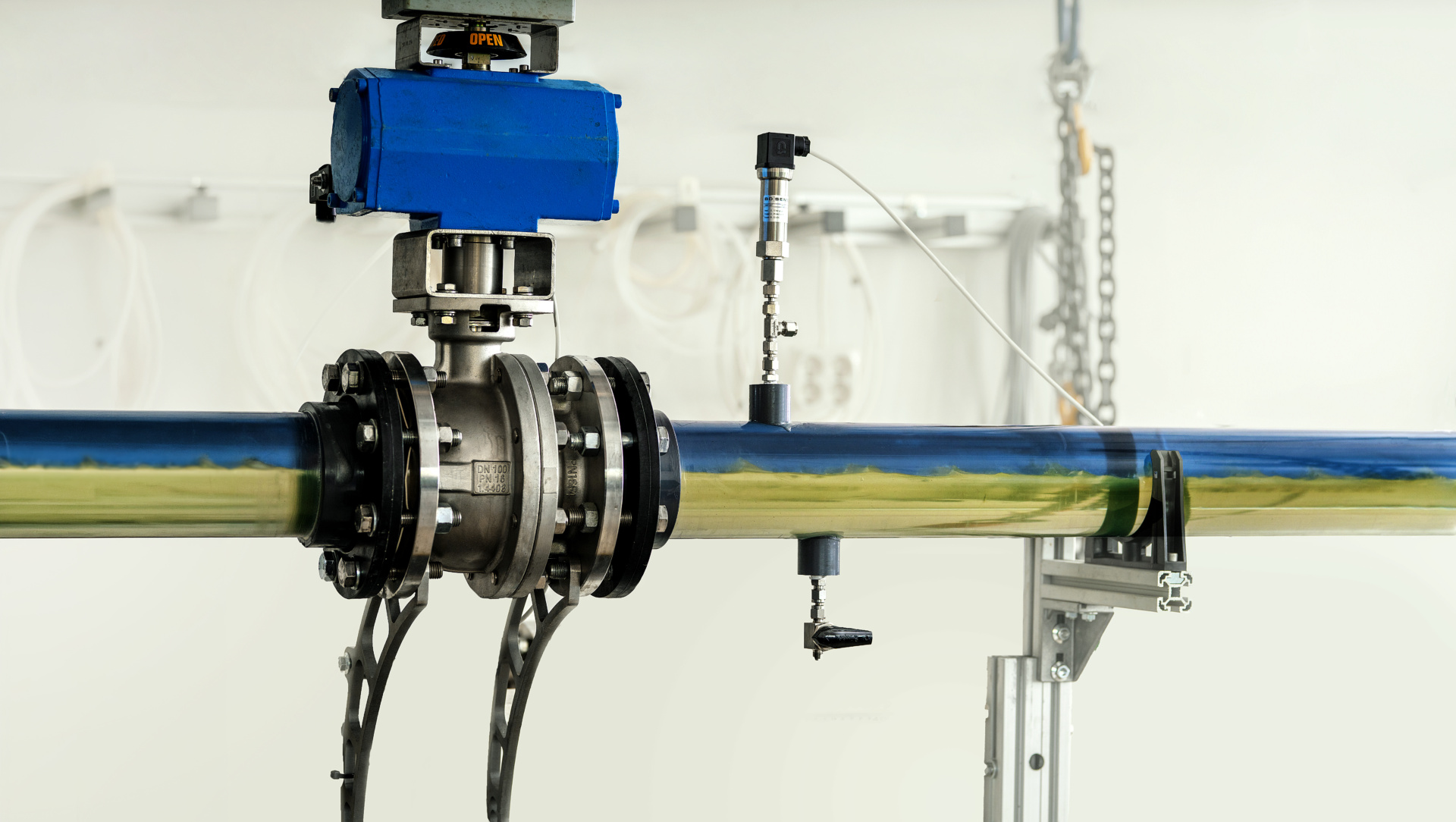

Flerfaseanlegget er utformet for forskning på flerfase-strømning i rør med helninger fra horisontal til vertikal, og støtter både oppadgående og nedadgående strømningskonfigurasjoner. Anlegget består av en transparent testseksjon, en returseksjon, en gass-væske-separator, en olje-vann-separator, pumper og kompressorer.

Flerfaseanlegget støtter trefaseeksperimenter med olje, vann og gass. Forskningskampanjer kan også omfatte faste partikler og emulsjoner. Drift og prosesskontroll håndteres gjennom et fullt integrert datasystem som også sørger for automatisk datainnsamling.

Anlegget ble innviet i juni 1994 og har siden gjennomgått kontinuerlig utvikling og oppgraderinger. Det har bidratt til utviklingen og valideringen av OLGA, et sentralt simuleringsverktøy for Flow assurance og transport av fluider, som muliggjorde subsea oljeproduksjon.

Anlegget oppgraderes for tiden for å redusere miljøpåvirkningen ved å erstatte modellgassen svovelheksafluorid (SF₆) med krypton som gassfase. Krypton er en edelgass med neglisjerbar klimapåvirkning. Som en del av oppgraderingen økes driftstrykket fra 10 bara til 16 bara, noe som gir en gasstetthet på omtrent 55 kg/m³, tilsvarende naturgass ved typisk produksjonstrykk.

Instrumentering

  • Strømningsmålere (ultralyd-, Coriolis- og elektromagnetiske målere)
  • Tetthetsmålere
  • Trykksensorer
  • Differensialtrykksensorer for måling av trykkgradienter

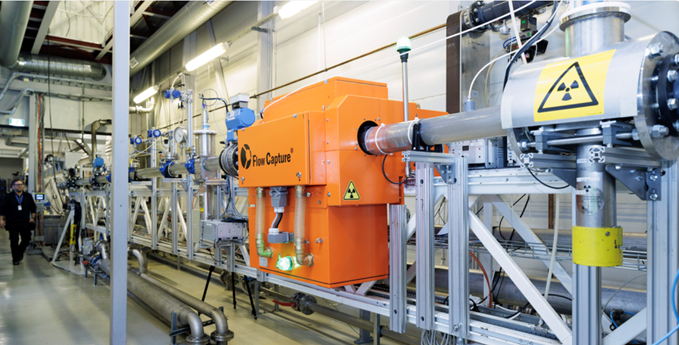

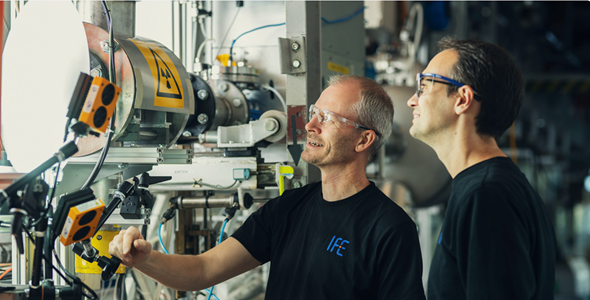

  • Bredstråle-gamma-densitometre for måling av fasefraksjoner (væske/gass og olje/vann/gass)
  • Røntgenbaserte CT-systemer for måling av væskehold (holdup), væskefordeling og grensesnittstrukturer
  • Høyhastighetskameraer for visualisering av strømning
  • Laser-Doppler-anemometer for hastighetsmålinger
  • Isokinetiske sonder for måling av dråpefraksjoner

Tekniske spesifikasjoner

  • Materiale i sløyfen: AISI 316
  • Fluider: vann, olje og gass
  • Driftstrykk: maks. 16 bara

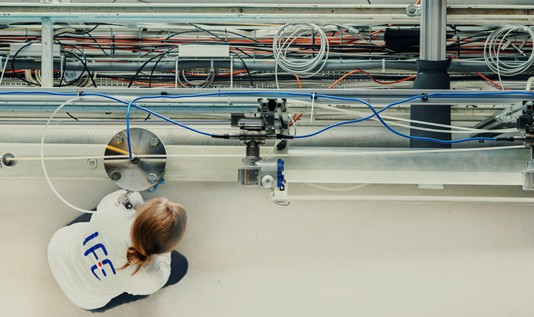

  • Dimensjoner på testseksjonen:
    • Innvendig diameter (ID): 100 mm
    • Lengde: 45 m ved ±2°
    • 25 m ved ±5°
    • 15 m ved ±90°
  • Materiale i testseksjonen: transparent PVC og glass

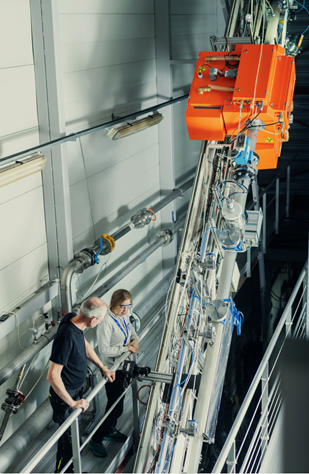

  • Variabel helning: −90° til +90° (fra helt horisontal til helt vertikal, både oppover og nedover)
  • Gassfase: krypton
  • Superficial gasshastighet: 0.5–14 m/s
  • Superficial oljehastighet: 0–2 m/s
  • Superficial vannhastighet: 0–2 m/s
